Проектирование фасад­­ного освещения

­­

Есть проект - есть результат!

О важности проектирования в строительстве сказано много: это и нормативная документация (СНИП, ГОСТ, ПУЭ), регламентирующая требования к самому процессу и результату как проектирования, так и строительства, монтажа, демонтажа; для малоэтажного строительства существует множество статей и публикаций на тему проектирования. В нашем случае, если широко рассматривать вопрос, то это проектирование электроснабжения. Но на самом деле, архитектурное освещение это своя узкая область, из которой добрая половина  - относится не к области электроснабжения, а к области светодизайна, дизайна, архитектуры. Именно с разработки дизайна освещения, точнее с эскизного проекта архитектурно художественного освещения, начинается работа над проектом.

Экскизный проект в 3DMax г. Саратов

Экскизный проект в 3DMax г. Саратов

Экскизный проект в 3DMax г. Москва

Экскизный проект в 3DMax г. Москва

Экскизный проект в Photoshop г. Екатеринбург

Экскизный проект в Photoshop г. Екатеринбург

Эскизный проект архитектурного освещения фасадов

­­

­

­

­

Архитектурное освещение здания начинается с проекта, а проект начинается с эскиза.

В нашей компании трудятся замечательные дизайнеры по освещению фасада, которые любят то, чем они занимаются. Называются они - светодизайнеры.

Разработка  эскизного проекта архитектурного освещения в программе 3DMAX

Всю работу про разработке эскизов архитектурной подсветки проводим в специальной программе 3DMAX. Особенность такой работы заключается в том, что разрабатывается 3D модель здания, с которой можно делать все что угодно. Основное преимущество работы с 3D моделью здания - правильное отображение световых лучей от архитектурных светильников.

В наших эскизах мы сразу используем реальные светильники и прожектора для подсветки фасадов. Хорошие и надежные производители архитектурных светильников практически всегда предоставляют спецальные файлы с расширением *.ies на каждый вид фасадного светильника. В этом файле содержатся основные светотехнические параметры прожектора: размеры, световой поток, угол распространения света, мощность. Это и позволяет достигать результатов, близких к реальным, и заказчик видит "почти" реальный эскиз фасадной подсветки.

При желании заказчика мы можем воссоздать вокруг его здания окружающую реальную застройку и ландшафт. Исходя из этого можно правильно подбирать ракурсы, с которых фасадная подсветка здания будет выглядеть наиболее эффектно. В этом случае, проект архитектурного освещения будет наиболее привлекательным, точным и полным.

Пример проекта подсветки в 3DMAX

Пример проекта подсветки в 3DMAX

Вы получаете:

3 варианта ночного освещения здания

спецификацию светильников

расчет стоимости светильников

примерный расчет стоимости остальных материалов и монтажных работ

­­

Общий срок разработки – 3-4 недели:

  • Дизайн-проект архитектурного освещения – 14 рабочих дней
  • Устранение полученных замечаний – 5 рабочих дней
  • Расчеты и финальная доработка – 5 рабочих дней


Проект подсветки фасада в программе Photoshop

Стоит заметить, что далеко не всегда заказчики хотят разрабатывать 3D модель здания для эскиза освещения здания. Часто, эскизное проектирование освещения выполняется в более простых программах, например, всем известный Photoshop. Подсветка здания в фотошопе выглядит не так реалистично, зато есть свои плюсы: это делается достаточно быстро, недорого, и дает основное понимание как будет выглядеть архитектурное сооружение в ночное время. Исходными данными для такого "экспресс-дизайна" может являться обычная фотография. На основе фотографии здания и делается эскизный проект архитектурной подсветки фасада.

Кстати, уличное освещение бывает не только у административных и общественных зданий. Подсветка фасада может быть и у жилого дома. Загородные дома отлично смотрятся при наличии освещенного сада или праздничной новогодней иллюминации. Декоративная подсветка должна быть у сада, газона и деревьев.

Работаем как частными заказчиками, так и с юридическими лицами.

Пример эскизного проекта в фотошопе

Пример эскизного проекта в фотошопе

Вы получаете:

1-2 варианта ночного освещения здания

спецификацию светильников

расчет стоимости светильников

примерный расчет стоимости остальных материалов и монтажных работ

­­

Общий срок разработки – 3-4 недели:

  • Дизайн-проект архитектурного освещения – 14 рабочих дней
  • Устранение полученных замечаний – 5 рабочих дней
  • Расчеты и финальная доработка – 5 рабочих дней

РАБОЧИЙ ПРОЕКТ

Разработка Рабочего проекта архитектурного освещения фасада здания

Все проекты выполняются в соответствии со стандартами и нормами. Ниже перечислены разделы, которые входят в полный комплект проекта архитектурного освещения. Если концепция подсветки предусматривает динамическое освещение с управлением обычными RGB контроллерами или контроллерами DMX, то в проект архитектурной подсветки дополнительно войдет раздел с управлением.

Титульный лист проекта

Титульный лист проекта

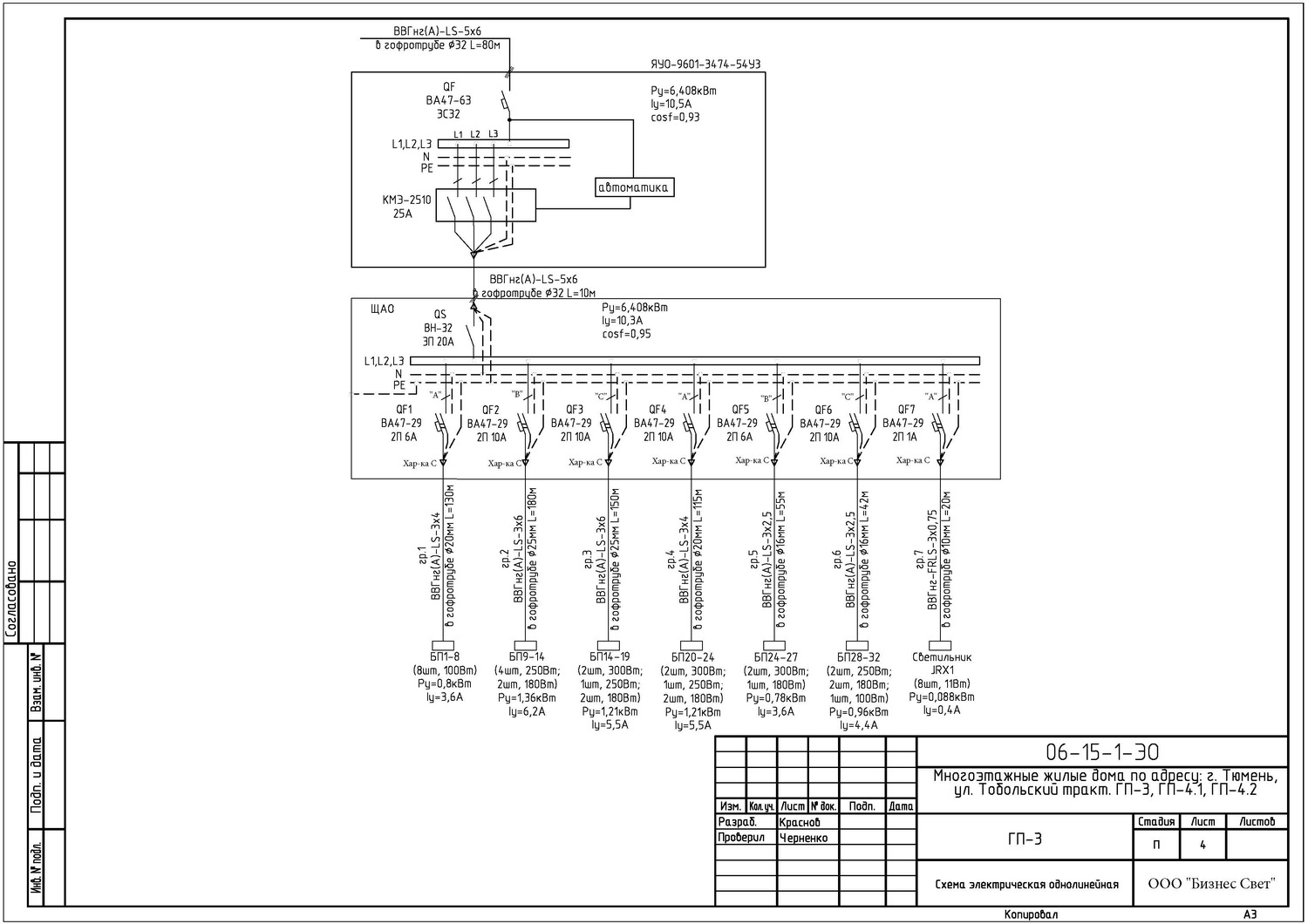

Линейная электрическая схема

Линейная электрическая схема

Вы получаете:

Пояснительную записку

раздел «Электроснабжение»

схему расстановки оборудования

светотехнический расчет

чертежи узлов крепления

спецификацию оборудования

сметный расчет

Общий срок разработки – 3-4 недели:

  • Разработка рабочего проекта – 14-20 дней (зависит от сложности проекта)
  • Устранение полученных замечаний – 3-5 дней
  • Финальная доработка и сметный расчет – 4 дня
